Тепловая мощность
133,1кВт
Расход теплоносителя
12м³/ч

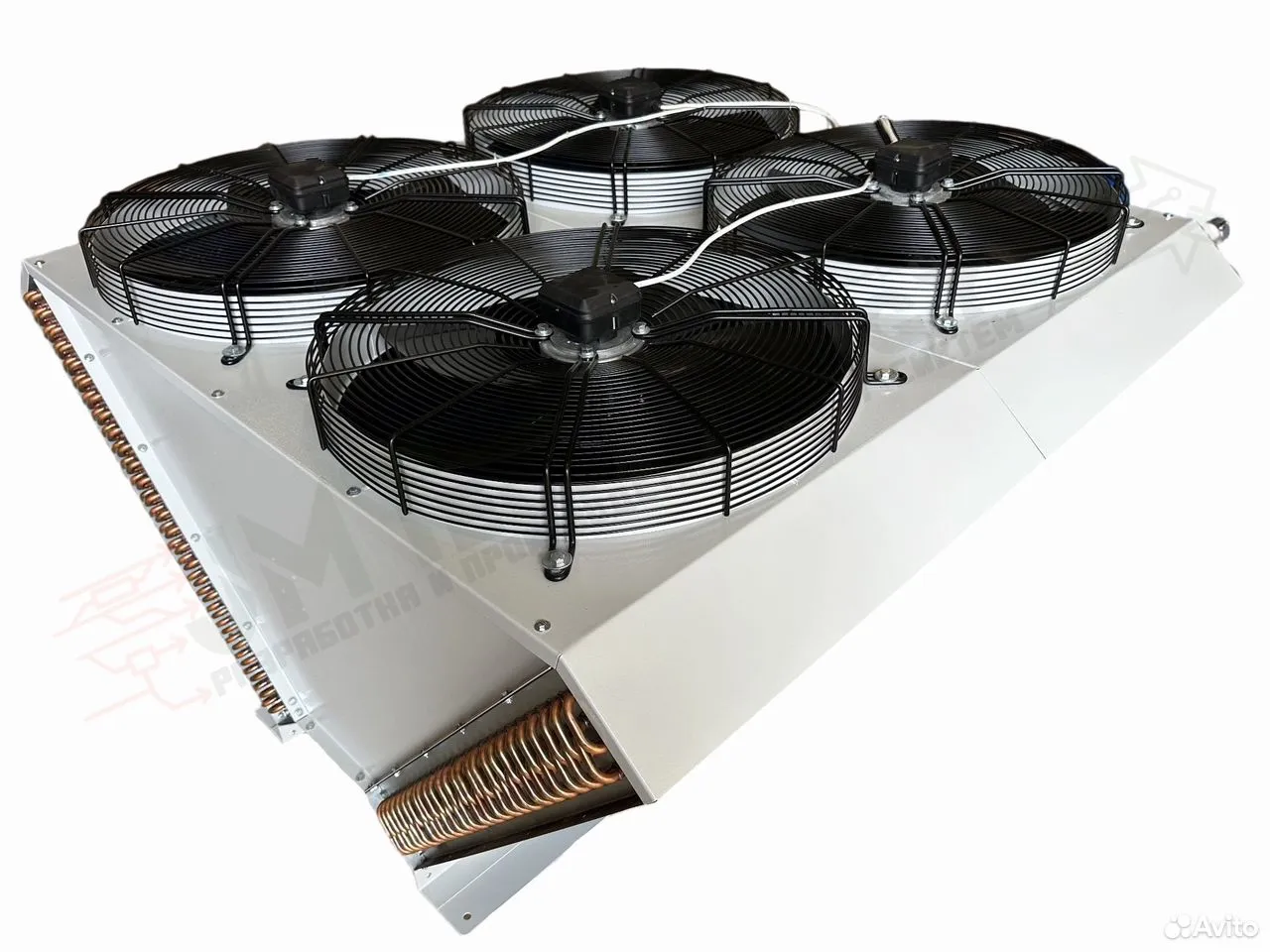

Конфигурация: JMT-132W построена на 2× радиаторах 4R26T1350A (геометрия 4×26, длина 1350 мм каждый) и 4 осевых вентиляторах Ø630 мм. Установка работает как единая система с общим коллектором и пропорциональным управлением вентиляторов.
Технические характеристики
МодельJMT-132W
ТипСухая градирня (dry cooler)
Тепловая мощность133,1 кВт
Площадь теплообмена145,32 м²
Расход воздуха28 000 м³/ч
Расход теплоносителя12 м³/ч
Температура жидкости59→49 °C
Теплоносительпропиленгликоль 30% / вода
Радиаторов в установке2 шт (4R26T1350A)
Геометрия радиатора4 ряда × 26 трубок
Длина радиатора1350 мм
Материал трубокмедь Ø9,52 мм
Материал ламелейалюминий, анодированное покрытие
Шаг ламели2 мм
Внутренний объём15,2 л
Вентиляторы4 × 630 мм / 750 Вт
Электропитание3 фазы 380 V / 50 Гц
Габариты2200×900×1000 мм
Масса320 кг
Производительность по сезонам
| Условия | Воздух | Вход жидкости | Мощность | Δt жидкости |
|---|
| мягкий климат / прохладный сезон | 25 °C | 50 °C | 114,7 кВт | 8,6 °C |
| базовый расчётный режим | 30 °C | 59 °C | 133,1 кВт | 10 °C |
| жаркий сезон / тёплый воздух | 35 °C | 65 °C | 137,7 кВт | 10,3 °C |
Расчёт справочный для теплоносителя пропиленгликоль 30% / вода. Точная производительность под объект — по запросу инженерного расчёта.
Конструкция и материалы
Корпус
Оцинкованная сталь с порошковым покрытием RAL 9005, толщина 1,5–2 мм. Класс защиты IP54.
Теплообменник
Медные трубки Ø9,52 мм, алюминиевые ламели с антикоррозийным анодированным покрытием. Опрессовка 16 бар.
Вентиляторы
Осевые AC 380 V, ротор из стеклонаполненного полимера, балансировка по 2 плоскостям, ресурс 60 000 часов.
Управление
EC-частотник или ступенчатое управление по температуре теплоносителя. Опционально Modbus RTU / OPC UA.
Защита
Антикоррозийное покрытие ламелей, защита от пыли, сетка от попадания птиц и листвы. Опция: подогрев картера зимой.
Подключение
Резьба BSP, фланцы DN50–DN100 по модели. Стандартный комплект — резьбовые штуцеры.
Доставка и гарантия
ПроизводствоСанкт-Петербург, завод «Мегаполис»
Срок изготовленияв наличии или 3–5 недель
Доставкапо РФ автотранспортом, упаковка обрешётка/паллет
Шеф-монтажпо запросу, выезд инженера
Гарантия12 месяцев на корпус и теплообменник
Пуско-наладкапод объект, по проекту
Нужен инженерный расчёт под объект?Подберём конфигурацию и теплоноситель за 1 рабочий день. Без обязательств.
Получить расчёт
Опция: адиабатическое охлаждение JMT-132W
Адиабатическая (испарительная) приставка к сухой градирне распыляет водяной туман и увлажняет кассеты перед теплообменником, охлаждая входящий воздух до температуры, близкой к температуре мокрого термометра. Это резко повышает теплосъём драйкулера в жару — без перехода на «мокрую» градирню и без загрязнения теплоносителя: контур остаётся замкнутым, вода охлаждает только воздух.
+30–40% мощности в жаруДрайкулер держит расчётный режим даже при +35…+40 °C наружного воздуха.
Меньше типоразмерТа же мощность от более компактной градирни — экономия места и бюджета.
Низкий расход водыУвлажнение включается только в пиковую жару — вода тратится считаные часы в год.
Замкнутый чистый контурТеплоноситель не контактирует с воздухом и водой — оборудование остаётся чистым.
Ниже PUE и энергозатратыВентиляторы работают мягче в жару — меньше энергии на охлаждение ЦОД.
Для жаркого климатаЦОД и крипто-ЦОД, AI/GPU-кластеры, промышленность с летними пиками нагрузки.
Адиабатическое доохлаждение для JMT-132W — 124 000 ₽.
Подбор и интеграция под объект, монтаж на готовую градирню.
